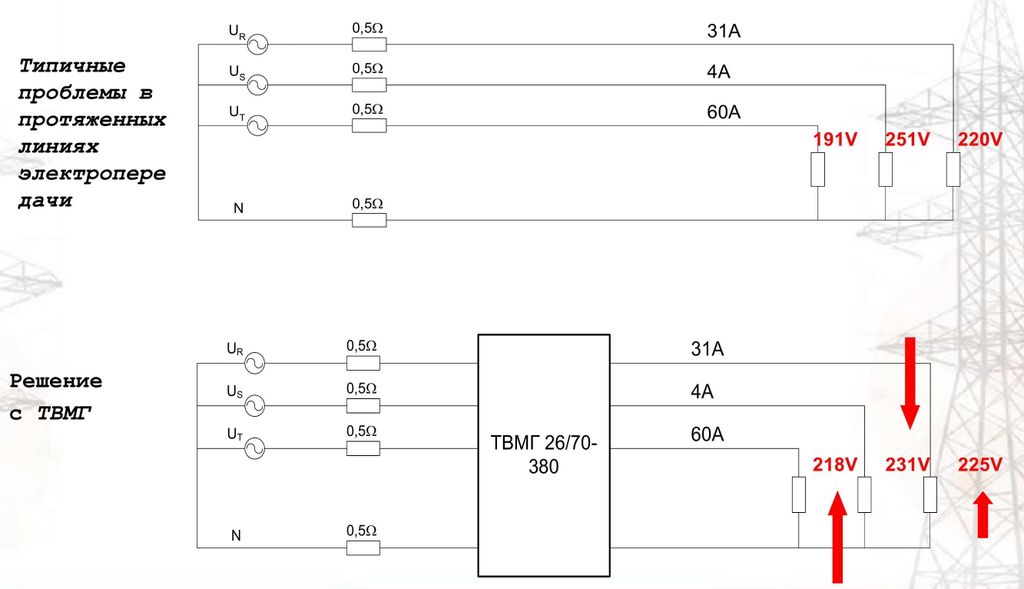

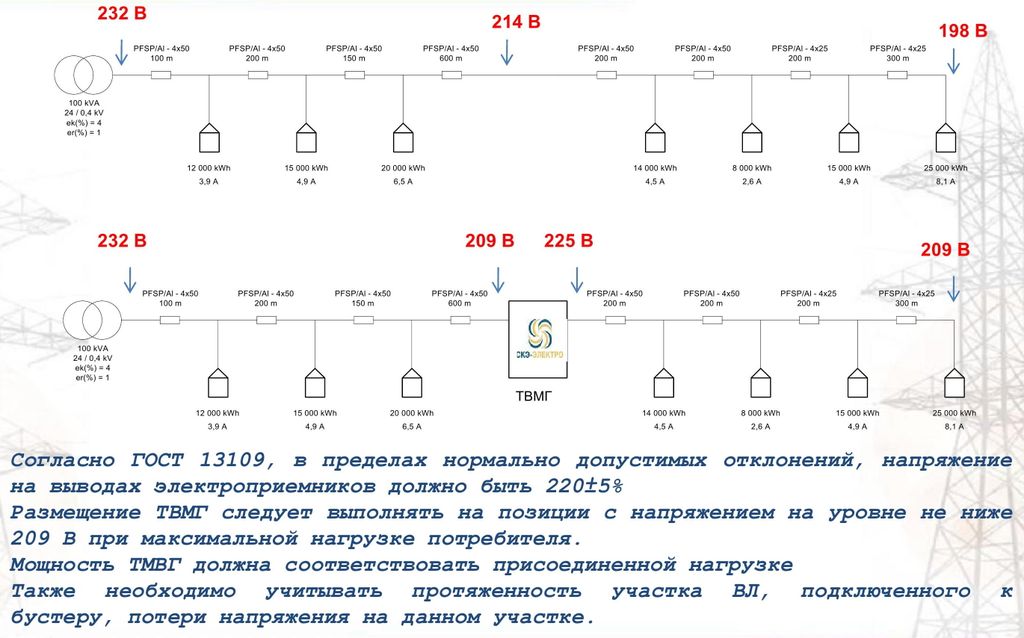

ТВМГ – надежное оборудование. Принцип действия основан на регулировке индуктивности, что позволило отказаться от движущихся частей, сложных коммутационных схем и силовых полупроводников. В конструкции трансформатора применены только медь и электротехническая сталь.
Вольтодобавочный трансформатор состоит из конструктивной и активной части.

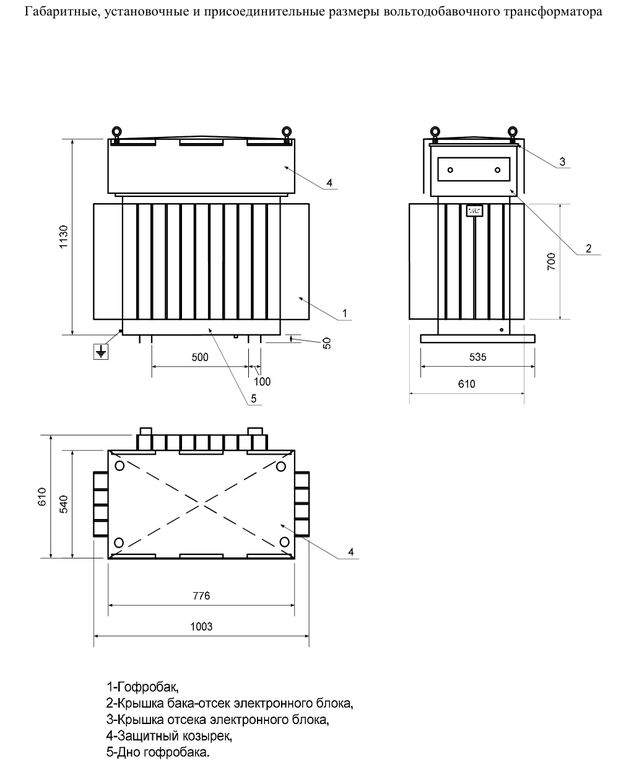

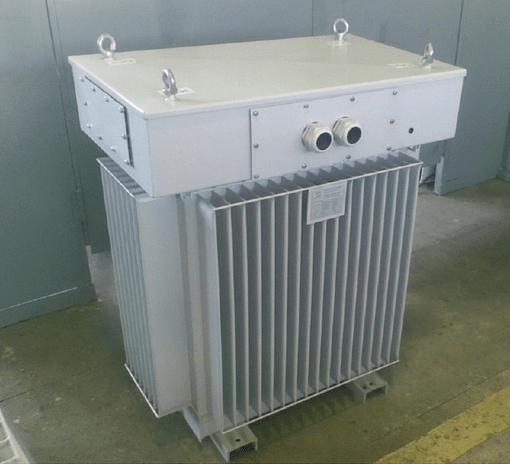

Конструктивная часть включает в себя сварной гофрированный бак, крышку бака, крышку отсека электронного блока управления. Бак имеет в плане прямоугольную форму.
Бак состоит из:
а) Гофрированных боковых поверхностей, изготовленных из стального листа толщиной 1,2 мм. ООО «Системы качества электроснабжения-Электро»
Техническое описание и инструкция по эксплуатации 4
б) Верхняя рама и каркас бака, изготовленные из угловой стали.
в) Днище бака с приваренными к нему опорами, изготовленными из стального профиля – швеллер.
Бак снабжен сливной пробкой и двумя клеммами заземления. На баке устанавливается паспортная табличка.
Крышка бака, конструктивно выполнена в виде ящика и служит одновременно отсеком установки электронного блока управления. Крышка снабжена заливной горловиной. В боковой поверхности крышки предусмотрено запирающееся на замок окно для осмотров и обслуживания устройств защиты.
Вводы первичный и вторичный осуществляются через герметичные резиновые уплотнения в боковых поверхностях крышки бака.
Крышка отсека электронного блока управления имеет 4 отверстия для установки грузозахватных петель – рым гаек.
Активная часть состоит из автотрансформаторов, катушек индуктивности MCI, раскрепляющих брусков, стягивающих шпилек и опорной рамы.
Рама с установленными на ней автотрансформаторами и катушками индуктивности, крепится с помощью четырех шпилек к крышке бака
Автотрансформатор и катушки индуктивности тороидальные, выполнены на витом магнитопроводе.

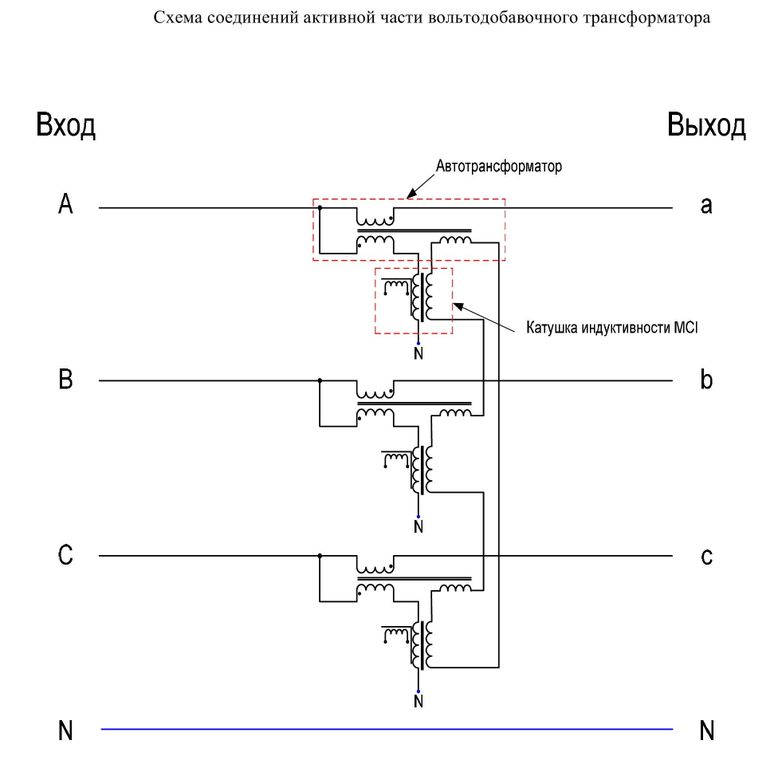

Все соединения выполнены оконцеванием проводников гильзами и наконечниками путем прессования и пайки. Схема соединений активной части дана в приложении Б.

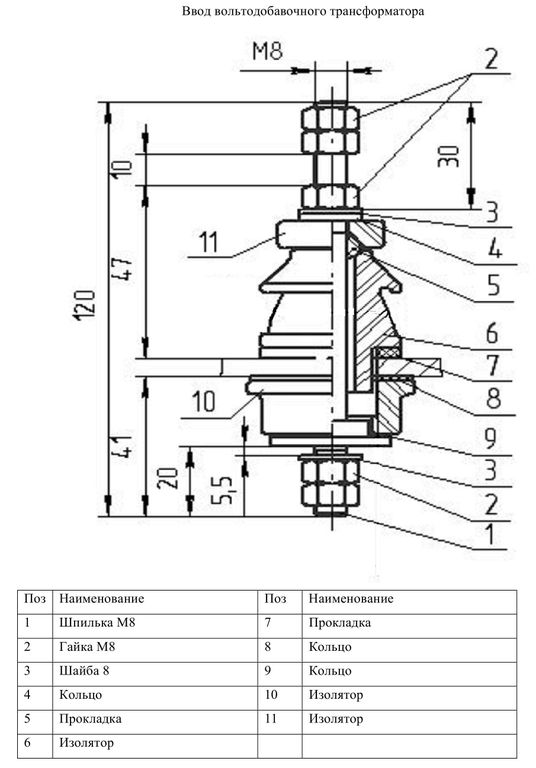

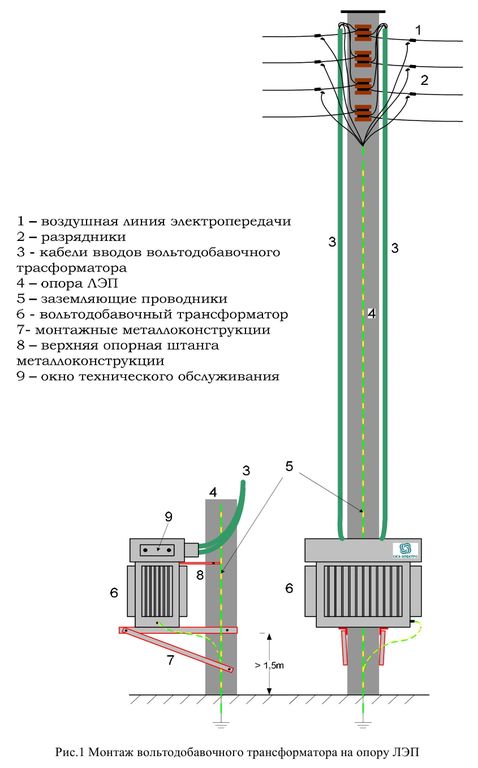

Вводы съемные, расположены на крышке в передней части. Чертеж вводов дан в приложении В.
Все составные элементы конструктивной части выполнены из металла с защитным антикоррозийнымпокрытием.
Вольтодобавочный трансформатор заполнен трансформаторным маслом, имеющим пробивное напряжение не менее 40кВ.
Сливная пробка бака и крышка бака опломбированы. При нарушении целостности пломб предприятие-изготовитель снимает с себя гарантийные обязательства, установленные техническими условиями.
