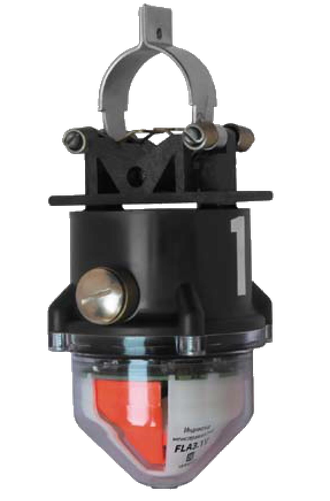

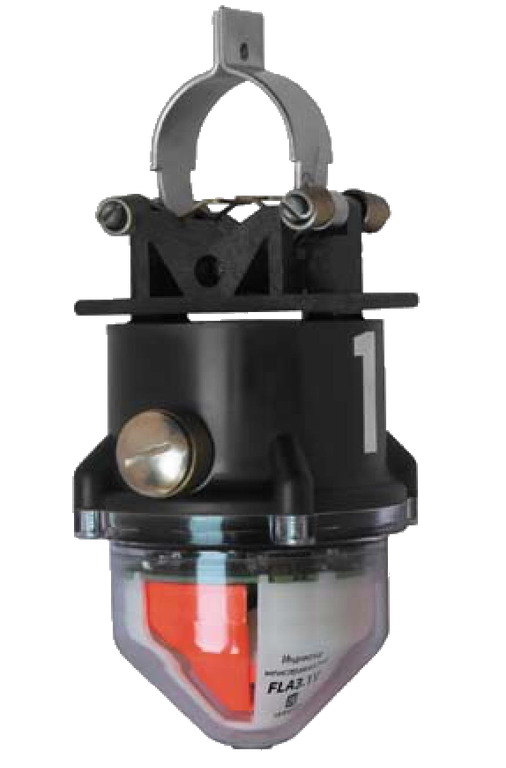

FLA3.1V - индикатор повреждений на воздушных линиях 6-35 кВ

Ток срабатывания:
а) Стандартный режим: выбирается значение из диапазона 5-1500А с шагом 20А
б) от 5А, режим di/dt
в) Автоматический режим: выбирается уровень срабатыванию в зависимости от фактического тока на линии (150% - 500%)
Индикация:
6 светодиодов (обзор на 360⁰, с яркостью более 3000 мкд каждый)
Бленкер (обзор на 360⁰, красный цвет)
Видимость показаний: Не менее 100 м в дневное время, 500 м в ночное
Варианты сброса индикации:
а) сброс при восстановлении питания (по току): опционно - вкл./выкл.
б) спрос с пульта дистанционного управления
в) сброс по времени: из диапазона 0,5 -24* часа с шагом 0,5* часа
Габаритные размеры, вес: Диаметр: 80 мм, высота: 184 мм, вес: 0,610 кг
Класс влагозащиты: IP67
Диапазон температур: От -40˚С до +70˚C
Диаметр провода*: 10–28 мм (по умолчанию) или 25–42 мм (по запросу)
Питание: Литиевая батарея (LiSOCI₂) тип А/ 3.6В / 3600 мАч
Время индикации: 800 часов
Частота индикации: 1 раз в секунду
Передача данных: 433,75 МГц

* Внимание! По требованию могут поставляться изделия с иными значениями данных параметров

Индикатор повреждений предназначен для использования на воздушных линиях электропередачи 6-35 кВ и позволяет регистрировать как междуфазные замыкания (КЗ), так и однофазные замыкания на землю (ОЗЗ).
Индикаторы повреждений устанавливаются в стратегических местах воздушных линий (в районе отпаек, рядом с линейными разъединителями, до и после труднопроходимых участков и т.п.) для сокращения времени поиска поврежденного участка.
Индикатор имеет широкий диапазон настраиваемых параметров работы, таких как ток срабатывания, время задержки срабатывания, время автоматического сброса и другие, которые выставляются с учетом рабочих параметров ВЛ (ток нагрузки, работа АПВ и другие) в месте его установки.

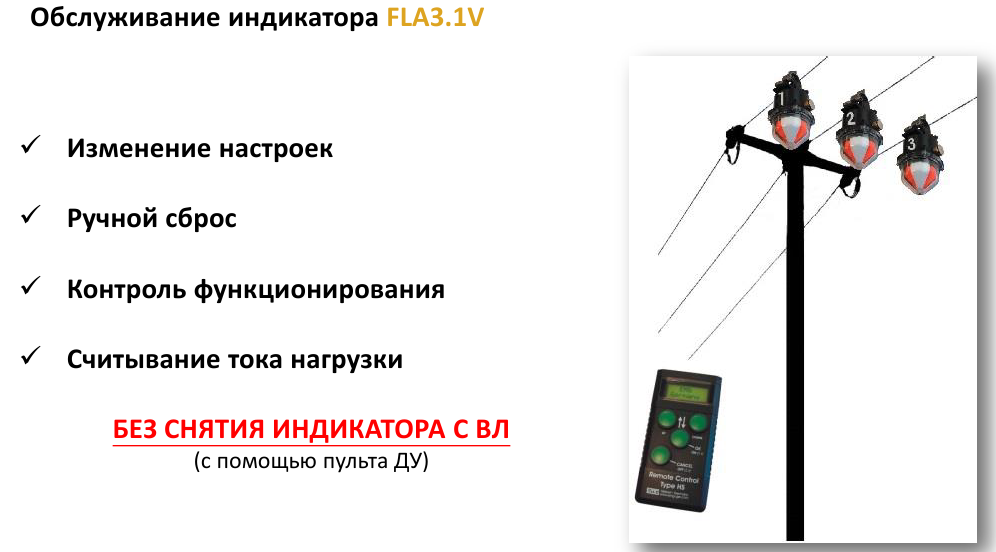

Все управление индикатором осуществляется с пульта дистанционного управления (модель HS), что позволяет производить настройку, изменение параметров срабатывания, контроль функционирования без снятия индикатора с ВЛ. Дополнительно индикатор позволяет контролировать ток нагрузки на ВЛ и температуру окружающей средыв месте установки.
Особая конструкция крепления индикатора к ВЛ позволяет осуществлять отбор мощности, достаточный для работы в режиме ожидания без задействования встроенного элемента питания. В аварийном режиме, а также при малых рабочих токах на контро-
лируемой ВЛ, индикатор питается от встроенного элемента питания (литиевая батарея с длительным сроком службы).

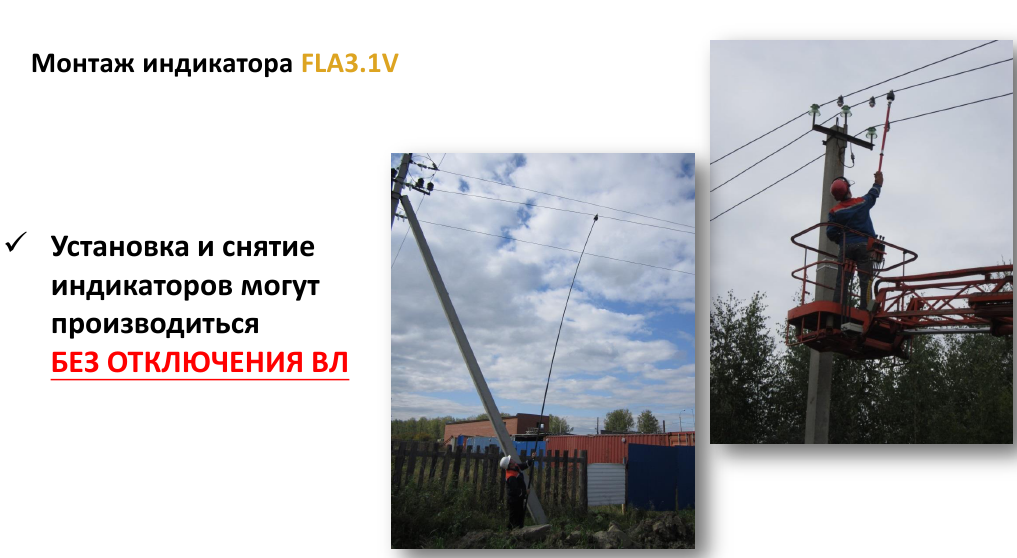

Индикатор можно монтировать и демонтировать на ВЛ под напряжением при помощи оперативной штанги с использованием специального адаптера (поставляется отдельно).
Индикатор может быть встроен в систему удаленного контроля на основе существующих GSM-сетей, для чего необходимо применение устройства сбора и передачи данных (УСПД) типа ЭлькоН-В, устанавливаемого на ближайшую опору ВЛ (поставляет-
ся отдельно).
