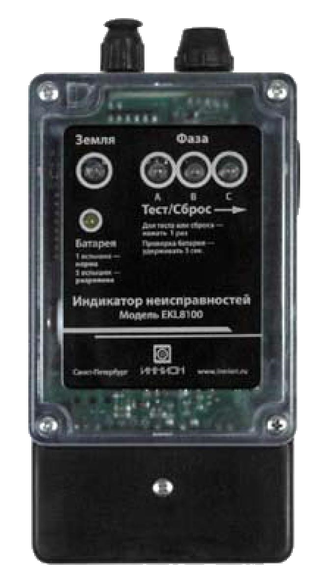

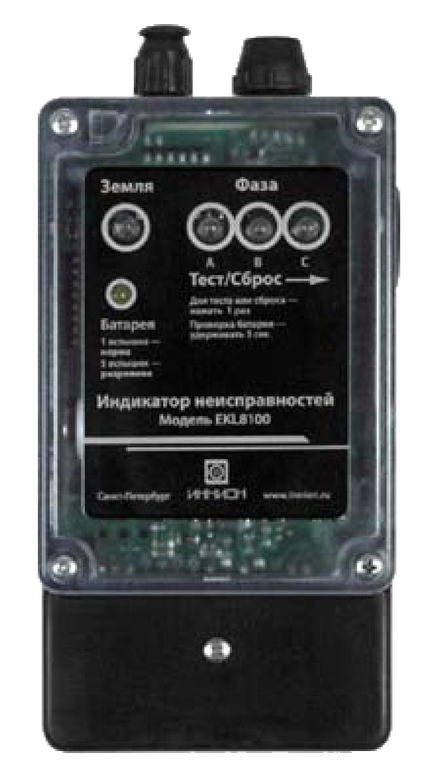

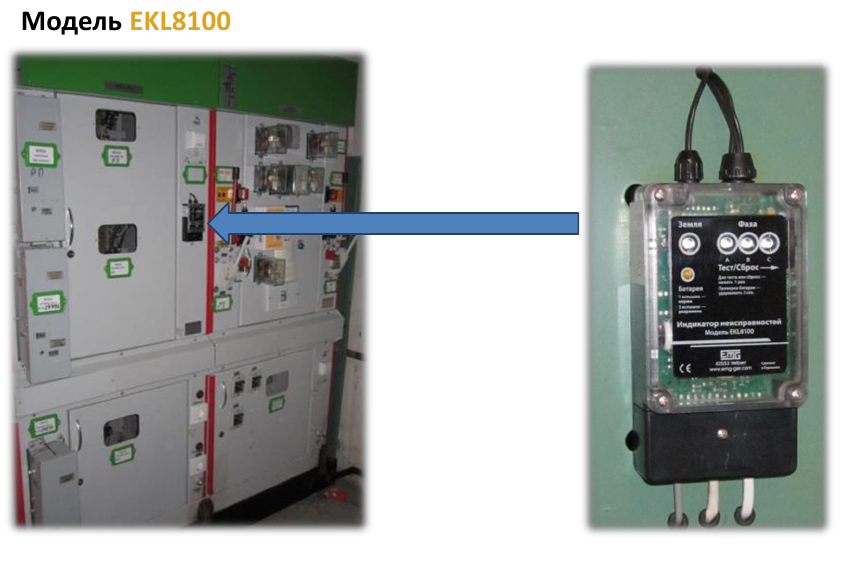

EKL8100 - индикатор повреждений на кабельных линиях

Уровень срабатывания при КЗ: 150/300/500/600/800/1000/1200*А (±10%)
Уровень срабатывания при ОЗЗ: 10/20/30/40/60/80/100*А (±10%)
Задержка реакции для ОЗЗ: по выбору: 40/60/80/160*мс
Задержка реакции для КЗ: по выбору: 40/60/80/160*мс
Индикация: а) КЗ, б) ОЗЗ, в) батарея
а) три красных светодиода - один для каждой фазы
б) один красный светодиод
в) один желтый светодиод
Сброс индикации:
а) ручной сброс (кнопка на корпусе)
б) сброс при восстановлении питания 220 В (вкл./выкл)
в) сброс дистанционно (входное реле)
г) по времени*: через 12/24/36/48 часов после КЗ
Выносная индикация:
Лампа выносной индикации о срабатывании в
вандалозащищенном исполнении (кабель 15 м)
Диагностика устройства:
с помощью кнопки на панели
а) проверка устройства, б) проверка батареи
Класс влагозащищенности (основной блок): Корпус блока с электроникой: IP67, клеммная колодка: IP54
Размеры (корпус основного блока): (ВхШхГ) 141х76х43 мм
Диапазон рабочих температур: От -25˚С до +70˚C
Питание:
Батарея (LiSOCl₂), тип АА/3.6 В/2600 мАч и 110/230В переменного
тока. Опционно: 10-110 В постоянного тока

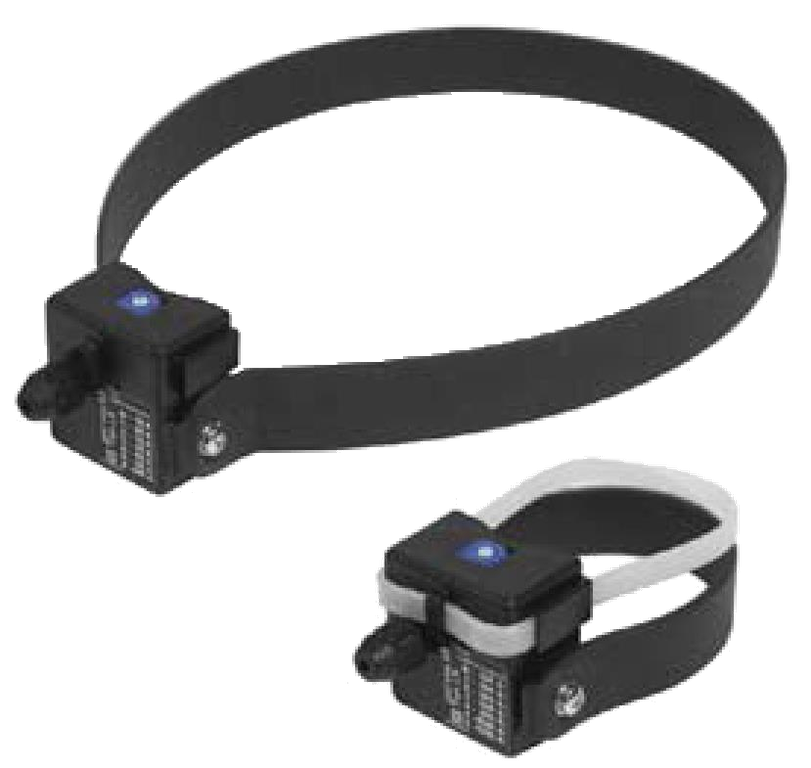

Датчики КЗ: Три датчика для кабеля: 22-50*мм (оптоволокно 3 м)
Датчики ОЗЗ: Датчик типа LЕ для кабеля: 80-200*мм (оптоволокно 3 м)

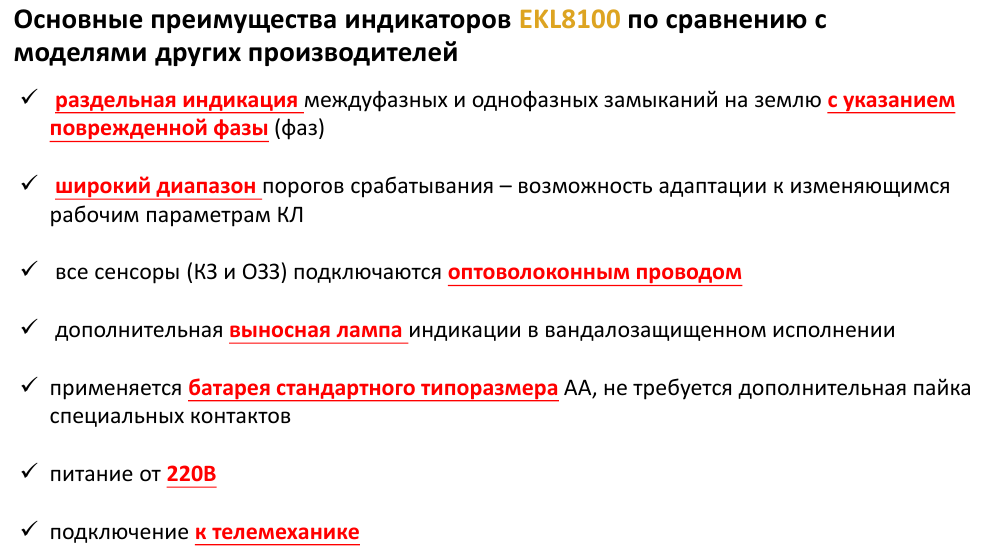

Индикатор повреждений кабельных линий предназначен для использования на радиальных линиях с односторонним питанием и на разомкнутых
кольцевых линиях 6-35 кВ и позволяет регистрировать как междуфазные замыкания (КЗ), так и однофазные замыкания на землю (ОЗЗ).
Применение индикаторов повреждений кабельных линий целесообразно на протяженных кабельных шлейфах с несколькими проходными ТП, а также в местах переходов кабель-воздух для вычленения поврежденного участка.
Скорость обработки поступающей информации с помощью встроенного микропроцессора позволяет индикатору регистрировать протекание
аварийных токов даже в случае применения быстрых аварийных защит, что особенно актуально для КЛ с кабелем из шитого полиэтилена.
Индикатор имеет широкий диапазон настраиваемых параметров работы, таких как ток срабатывания, время задержки срабатывания, время автоматического сброса и другие, которые выставляются с учетом рабочих параметров КЛ (ток нагрузки, работа АПВ и другие) в месте его установки.

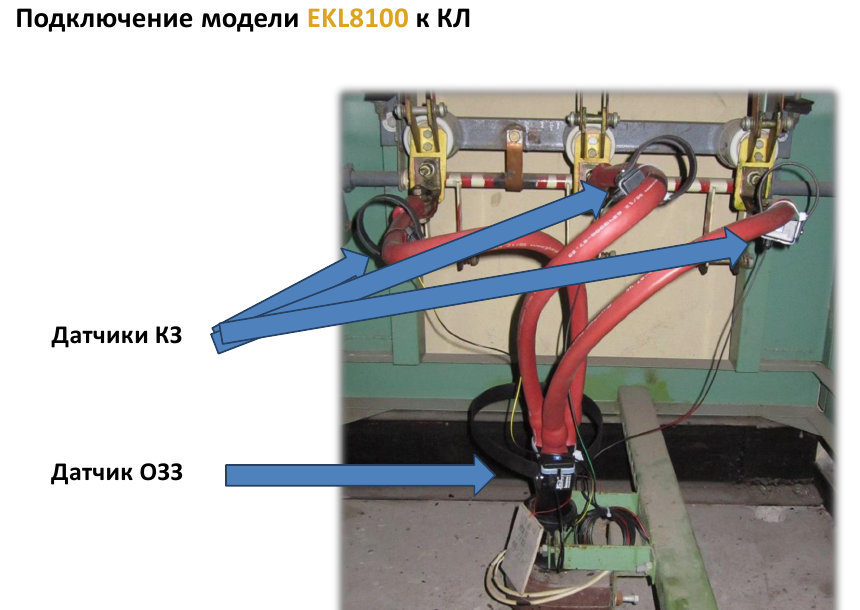

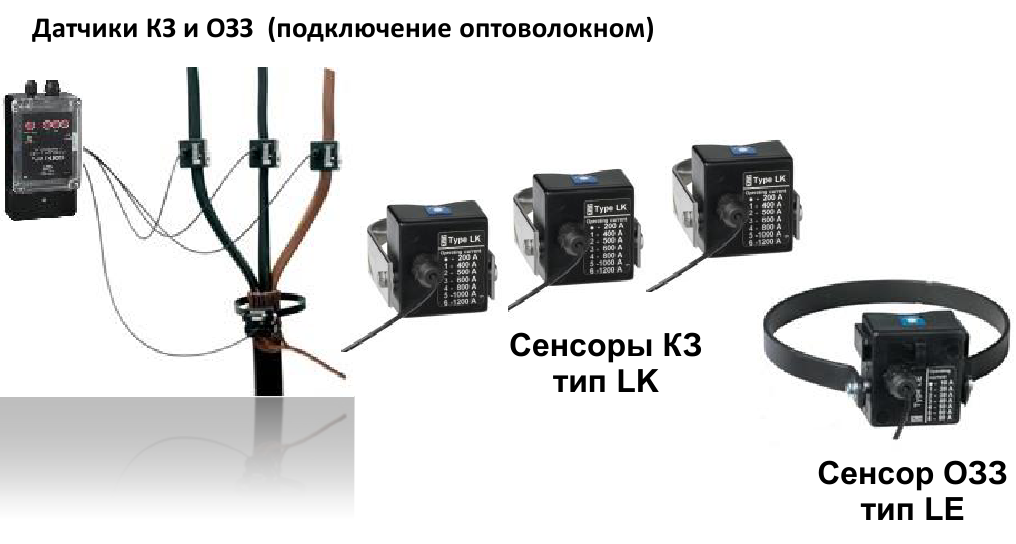

Датчик ОЗЗ, а также датчики КЗ подсоединяются к основному блоку посредством оптоволоконного кабеля, что обеспечивает необходимый уровень безопасности.
Питание индикатора осуществляется от встроенного элемента питания (литиевая батарея с длительным сроком службы). Питание от сети 220 В
не обязательно, но возможно.
Индикатор может поставляться с дополнительной лампой выносной сигнализации срабатывания в вандалозащищенном исполнении (длина
кабеля 15 метров).
Индикатор имеет два релейных выхода для отдельной подачи сигнала о КЗ или ОЗЗ. Кроме этого индикатор имеет релейный вход для организации дистанционного сброса.
Индикатор может быть встроен в систему удаленного контроля на осно-ве существующих GSM-сетей, для чего необходимо применение
устройства сбора и передачи данных (УСПД) типа ЭлькоН-К (поставляется отдельно).
