Изолятор проходной ИППУ

Проходные изоляторы типа ИППУ предназначены для изоляции и соединения токоведущих частей закрытых распределительных устройств с открытыми распределительными устройствами или линиями электропередачи.

Описание

Тип изолятора	Номи	Наиболь	Испыта	50%-ное	Мини	Номи	Длина пути утечки не менее, см	Наиболь	Присоедини	Устано	Масса, кг
	нальное напряже	шее рабо	тельное напря	разрядное напря	мальная разру	нальный ток, А		ший пик номиналь	тельные размеры	вочный размер фланца
	ние, кВ	чее напря	жение пол	жение промыш	шающая сила на изгиб, кН			ного кратковре	шин, мм	изоля
		жение, кВ	ного грозо	ленной				менно выдержи		тора, мм
			вого импуль	частоты в загряз				ваемого тока, кА
			са, кВ	ненном и увлаж
				ненном состо
				янии, кВ

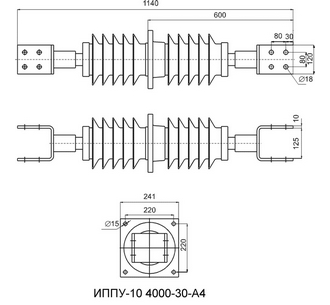

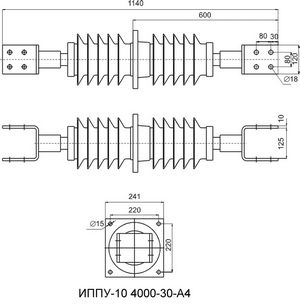

ИППУ-10/4000-30-А4	10	12	75	13	30	4000	80	100	80х80х4Ø18	200х200х4Ø15	35
ИППУ-20/2000-12,5-А4	20	24	125	26	12,5	2000	80	50	80х80х4Ø18	220х220х4Ø15	25
ИППУ-20/3150-12,5-А4	20	24	125	26	12,5	3150	80	80	80х80х4Ø18	220х220х4Ø15	25

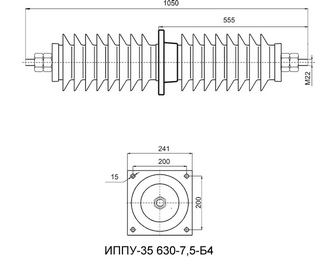

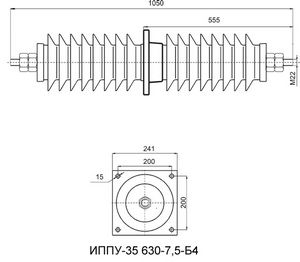

ИППУ-35/630-7,5-Б4	35	40,5	190	42	7,5	630	130	16	М22	200х200х4Ø13	19
ИППУ-35/400-7,5-А4	35	40,5	190	42	7,5	630	130	16	45х2Ø14	200х200х4Ø13	19
ИППУ-35/630-7,5-А4	35	40,5	190	42	7,5	630	130	16	45х2Ø14	200х200х4Ø13	19
ИППУ-35/1000-7,5-А4	35	40,5	190	42	7,5	630	130	16	2 шины 45х2Ø14	200х200х4Ø13	19
ИППУ-35/1600-7,5-А4	35	40,5	190	42	7,5	630	130	16	2 шины 50х2Ø14	200х200х4Ø13	19
