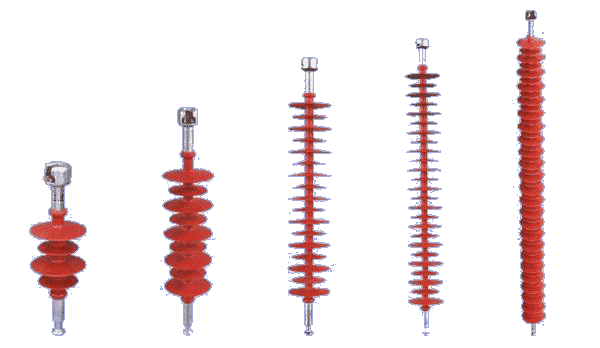

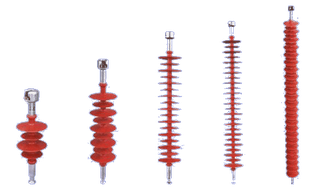

Изолятор для контактной сети железных дорог ПСПК

Изоляторы стержневые полимерные для контактной сети железных дорог предназначены для изоляции и крепления устройств контактной сети железных дорог переменного тока, напряжением 25кВ, частотой до 100Гц и постоянного тока напряжением 3кВ в атмосфере с различной степенью загрязненности. Железнодорожные полимерные изоляторы имеют те же составляющие элементы, что и линейные подвесные, но изоляционная оболочка выполнена цельнолитым способом.

Описание

Тип изолятора	Номин. рабочее напря-жение, кВ	Выдерживаемое напряжение				Выдер	Механи-ческая разру-шающая сила при растя-жении, кH	Разруша-	Длина пути утечки, м	Сте-	Строи-тельная высо-та, H, мм	Изоля-ционный проме-жуток, L, мм	Диа-	Диаметр ма-	Вес, кг, не бо-лее
		промышленной частоты , кВ:				живае		ющий изгиба-		пень загрязн. атмо-			метр больших ребер, D, мм	лых ре-бер, d,
						мое напря		ющий момент, кНм		сферы в районе экспл.				мм
						жение грозо
		В сухом состо	под		В	вых импуль
		янии	дождем		загряз	сов, кВ
					ненном и
					увлажнен
					ном состо
			В	В	янии
			гори	верти
			зонталь	каль
			ном поло	ном поло
			жении	жении
ПСПКр 70-3/0,6-ГУ	3	80	70	50	15	125	70	1	0,6	VII	350	280	92	60	2,2
ПСПКр 70-3/0,6-ГП	3	80	70	50	15	125	70	1	0,6	VII	350	280	92	60	2,2
ПСПКр 70-25/0,95-ГУ	25	145	125	70	40	240	70	1	0,95	V	450	380	92	60	2,7
ПСПКр 70-25/0,95-ГП	25	145	125	70	40	240	70	1	0,95	V	450	380	92	60	2,7
ПСПКр 70-25/1,1-ГУ	25	145	125	70	40	240	70	1	1,1	VII	620	396	84	52	2,9
ПСПКр 70-25/1,1-ГП	25	145	125	70	40	240	70	1	1,1	VII	620	396	84	52	2,9
ПСПКр 70-25/1,5-ГУ	25	145	125	70	40	240	70	1	1,5	V	730	528	84	52	3,2
ПСПКр 70-25/1,5-ГП	25	145	125	70	40	240	70	1	1,5	V	730	528	84	52	3,2
