Обозначение типа изолятора | По МЭК 305 | U120B | |
По ГОСТ 27661 | ПС120В | ||
Минимальная механическая разрушающая нагрузка | кН | 120 | |
Минимальная механическая разрушающая нагрузка остатка изолятора | кН | 96 | |

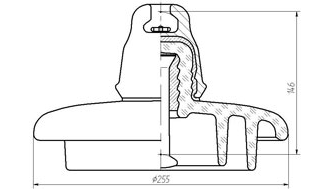

Диаметр, D | мм | 255 | |
Строительная высота, H | мм | 146 | |
Длина пути утечки | мм | 407 | |
Сферическое соединение, d | мм | 16 | |
Пробивное напряжение в изоляционной среде | кВ | 130 | |
Выдерживаемое напряжение (в сухом состоянии) | кВ | 72 | |
Выдерживаемое напряжение (под дождем) | кВ | 42 | |
Выдерживаемое импульсное напряжение 1,2/50 +/- | кВ | 110/110 | |
Напряжение по уровню радиопомех | дБ | 60 | |
кВ | 20 | ||
дБ | 86 | ||
кВ | 25 | ||
Масса | кг | 4,6 |
Изолятор соответствует требованиям ГОСТ 6490-93, МЭК 60383, ТУ 3493-222-76935199-2009
